疏水閥\CS41H-40 DN25工作原理及安裝示意圖

[ 2025-06-20 ]

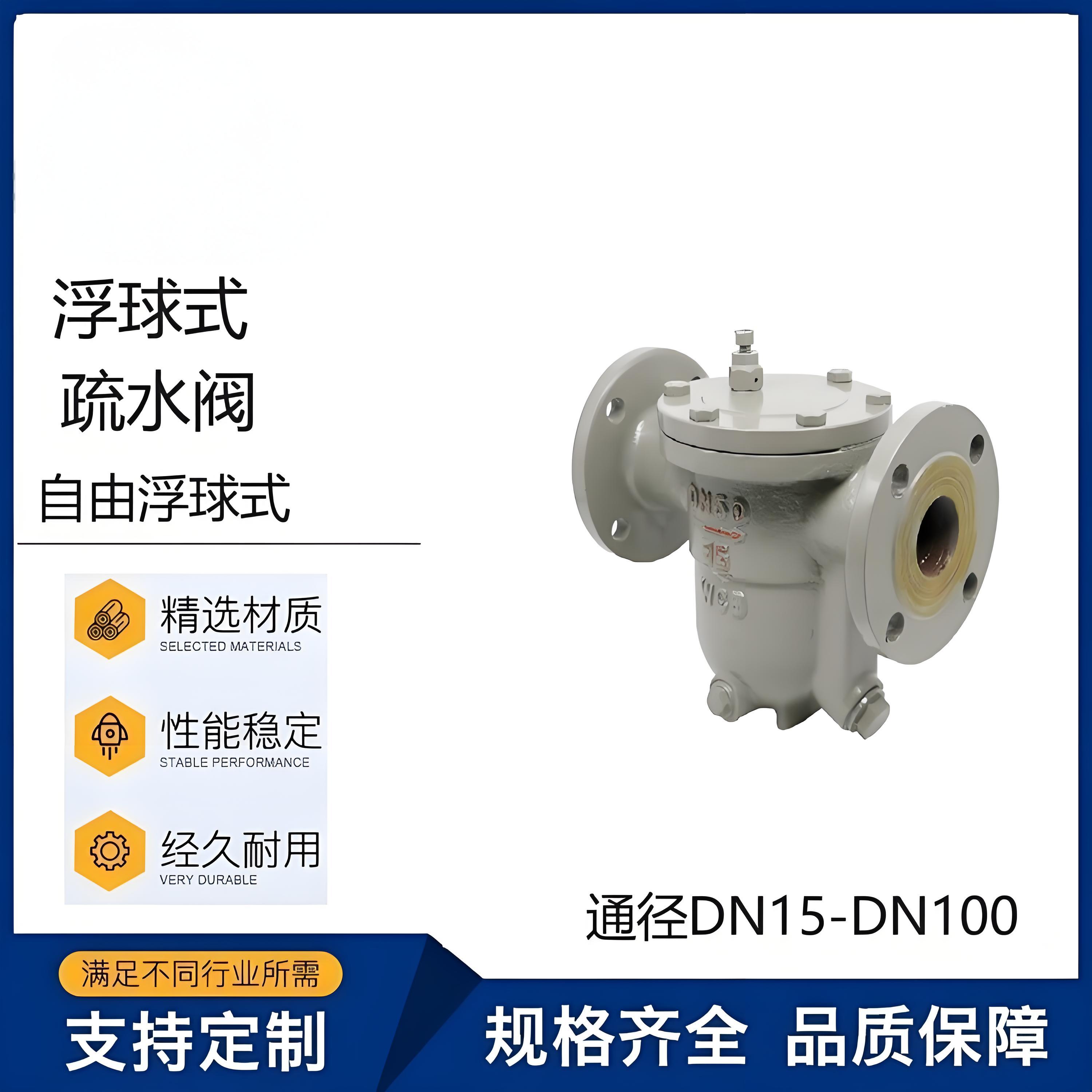

‌ CS41H-40 DN25疏水閥的工作原理‌是基于浮力原理和溫度感應原理。該疏水閥內部有一個精細研磨的不銹鋼空心浮球，這個浮球既是浮子也是啟閉件。當管道內出現空氣和低溫冷凝水時，手動排空氣閥會迅速排除不凝結氣體，疏水閥開始進入工作狀態。隨著低溫冷凝水流進疏水閥，凝結水的液位上升，浮球也隨之上升，從而開啟閥門。當裝置溫度上升到飽和溫度時，自動排空氣閥已經關閉，裝置進入正常運行狀態。此時，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量。當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。由于閥座總處于液位以下，形成水封，實現水、汽自然分離，達到無蒸汽泄漏的效果‌。

結構特點

CS41H-40 DN25疏水閥的結構簡單，內部只有一個不銹鋼空心浮球，無易損零件，使用壽命長。其閥座總處于液位以下，形成水封，無蒸汽泄漏。此外，該疏水閥還具有自動排空氣功能，能夠在裝置啟動時迅速排除不凝結氣體，確保設備高效運行‌。

應用場景

CS41H-40 DN25疏水閥適用于各種需要高效排水的場合，特別是在蒸汽系統和熱交換器中表現優異。其優良的密封性和耐久性使其在大型設備和換熱站設備中特別適用，能夠確保系統的穩定運行和高效排水‌。

疏水閥

主要零件材料

主要零件	材料
閥體	碳鋼
閥蓋	碳鋼
閥座	不銹鋼
過濾器	不銹鋼

主要外型及連接尺寸

尺寸	型號	CS11H-16C
	口徑DN	15	20	25	32	40	50
	L	150	150	150	270	280	290
	H	195	195	195	250	290	300
	H1	103	103	103	108	108	108

產品型號	口徑	尺寸
產品型號	DN	L	H	D	D1	D2	b	f	Z-Φd
CS41H-16/25/40C-B	15	195	195	95	65	45	14	2	4-Φ14
	20	195	200	105	75	55	14	2	4-Φ14
	25	215	225	115	85	65	14	2	4-Φ14
CS41H-16/25/40C-D	25	270	245	115	85	65	14	2	4-Φ14
	32	270	250	135	100	78	16	2	4-Φ18
	40	280	290	145	110	85	16	3	4-Φ18
	50	290	300	160	125	100	16	3	4-Φ18
CS41H-16/25C-F	50	410	380	160	125	100	16	3	4-Φ18
	65	410	380	180	145	120	18	3	4-Φ18
	80	430	420	195	160	135	20	3	8-Φ18
	100	430	440	215	180	155	20	3	8-Φ18
	125	480	510	245	210	185	22	3	8-Φ18
	150	480	510	280	240	210	24	3	8-Φ23
