止回閥H44X是什么意思,字母代表什么

[ 2024-07-05 ]

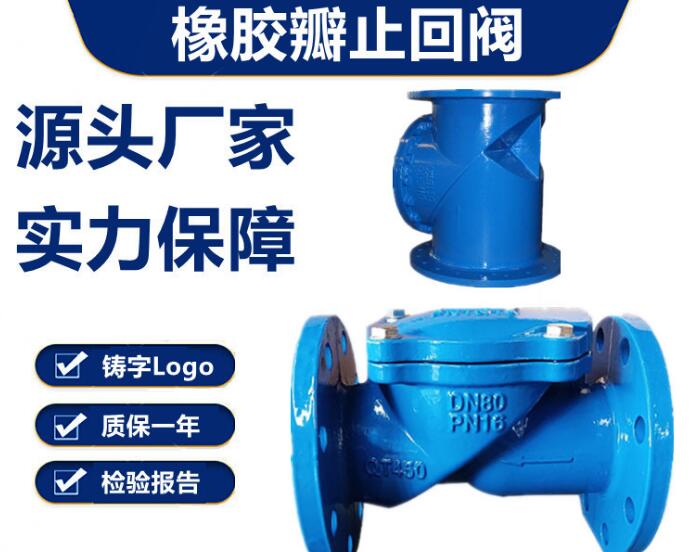

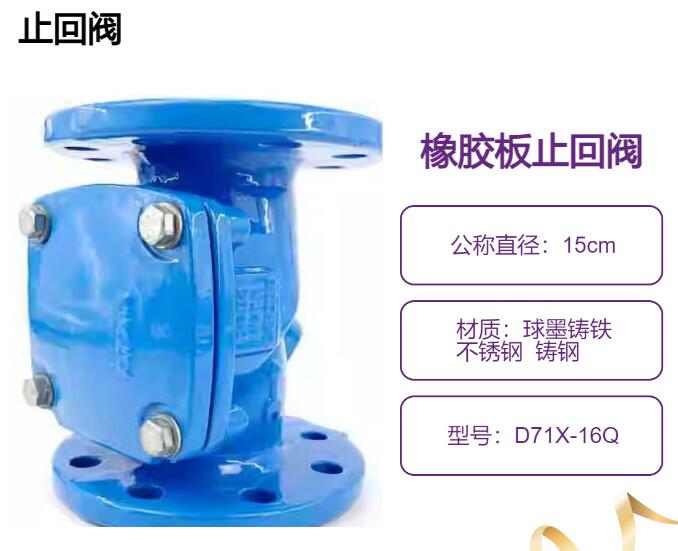

更多點擊：止回閥，止回閥H44X是一種特定的止回閥型號，屬于橡膠瓣止回閥的一種。這種閥門主要由閥體、閥蓋及橡膠瓣組成，具有水頭損失小、不易堆積雜物、維修簡便等特性。H44X系列橡膠瓣止回閥特別適用于臥式安裝的給排水系統，可以安裝在水泵出水口處，以防止倒流及水錘對泵的損害。此外，它還可以安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥，也稱為單向閥或逆止閥，其主要作用是防止管路中的介質倒流。這種閥門依靠介質流動和力量自行開啟或關閉，屬于自動閥類。止回閥主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。

電動閥

H44X系列橡膠瓣止回閥的設計采用了全流面積，這種設計使得閥門在開啟時能夠提供較大的流通面積，從而減少水頭損失，并且不易堆積雜物。這種閥門的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次，顯示了其優良的耐用性和可靠性。

H——代表功能代號《緩閉》 H——代表閥門類型《止回閥》 4——代表連接方式《法蘭》 4——代表結構形式《旋啟》 X——代表閥座材質《橡膠》 -代表分隔鍵 10——代表公稱壓力《1.0MPA》 C——代表閥體材料《碳素鋼WCB》。

微阻緩閉式止回閥按用途可分為哪些種類

1)水位控制閥。主要控制水池、水塔中的水位。

2)減壓閥。將較高進口壓力減小到某一需要的出口壓力，并依靠介質自身的能量，使出口壓力自動保持穩定的閥門。

3)水用安全閥(泄壓/持壓閥)。當給水管路系統中的壓力超過設定壓力時，閥門自動開啟泄壓，保護管線安全。

4)止回閥。安裝在給水系統的水泵出口，防止介質倒流，并消除水擊。

5)電動開關閥。以電磁閥作為先導閥，根據電信號，遙控開啟和關閉給水管路系統，可取代用來開啟和關閉的閘閥和蝶閥的大型電動裝置，并可實現遠程控制。

6)400X流量控制閥。將過大的流量限制在一個預定值，并將上游的高壓減為所需要的下游低壓。

7)800X壓差旁通平衡閥。用于空調系統供水管、回水管或集水器、分水器之間，控制供水管、回水管或集水器、分水器之間的壓差為設定值。

8)900X緊急關閉閥。用于消防用水與生活用水并聯的供水系統中，自動調配供水方向。

9)JM744X膜片式快開排泥閥。安裝在沉淀池底部池壁外，用以排除池底沉淀的泥沙和污物。

10)JM742X隔膜式池底卸泥閥。安裝在沉淀池的底部，排除池底的泥沙和污物。

零件材料：

零件名稱	閥體、閥蓋	閥瓣	閥軸
材料	灰鑄鐵、鑄鋼	鋼板、橡膠組合件	不銹鋼

技術參數：

型號	公稱通徑 DN(mm)	公稱壓力 PN(MPa)	試驗壓力Ps(MPo)		最高工作壓力 (MPa)	工作溫度	適用介質
			殼體	密封
T 16 H44X-10 H 25	20-800	1.0	1.5	1.1	1.0	0-80℃(根據用戶要求可達200℃)	水、弱腐蝕性介質
T H44X H		1.6	2.4	1.76	1.6
H44Z/X		2.5	3.75	2.75	2.5

電動閥
外形尺寸(法蘭連接尺寸：按JB／T79—94)

公稱壓力 (MPa)	公稱通徑DN(mm)	尺寸
公稱壓力 (MPa)	公稱通徑DN(mm)	L	H	B
1.0 1.6 2.5	40	200	300	220
	50	230	300	270
	65	290	320	290
	80	310	354	300
	100	350	350	320
	125	400	380	340
	150	480	500	410
	200	500	580	450
	250	600	670	550
	300	700	730	580
	350	800	820	630
	400	900	920	700
	450	1000	950	800
	500	1100	1100	900
	600	1300	1200	990
	700	1400	1550	1120
	800	1500	1700	1300
