閘閥\Z61Y-25 DN100產品詳細技術參數說明書

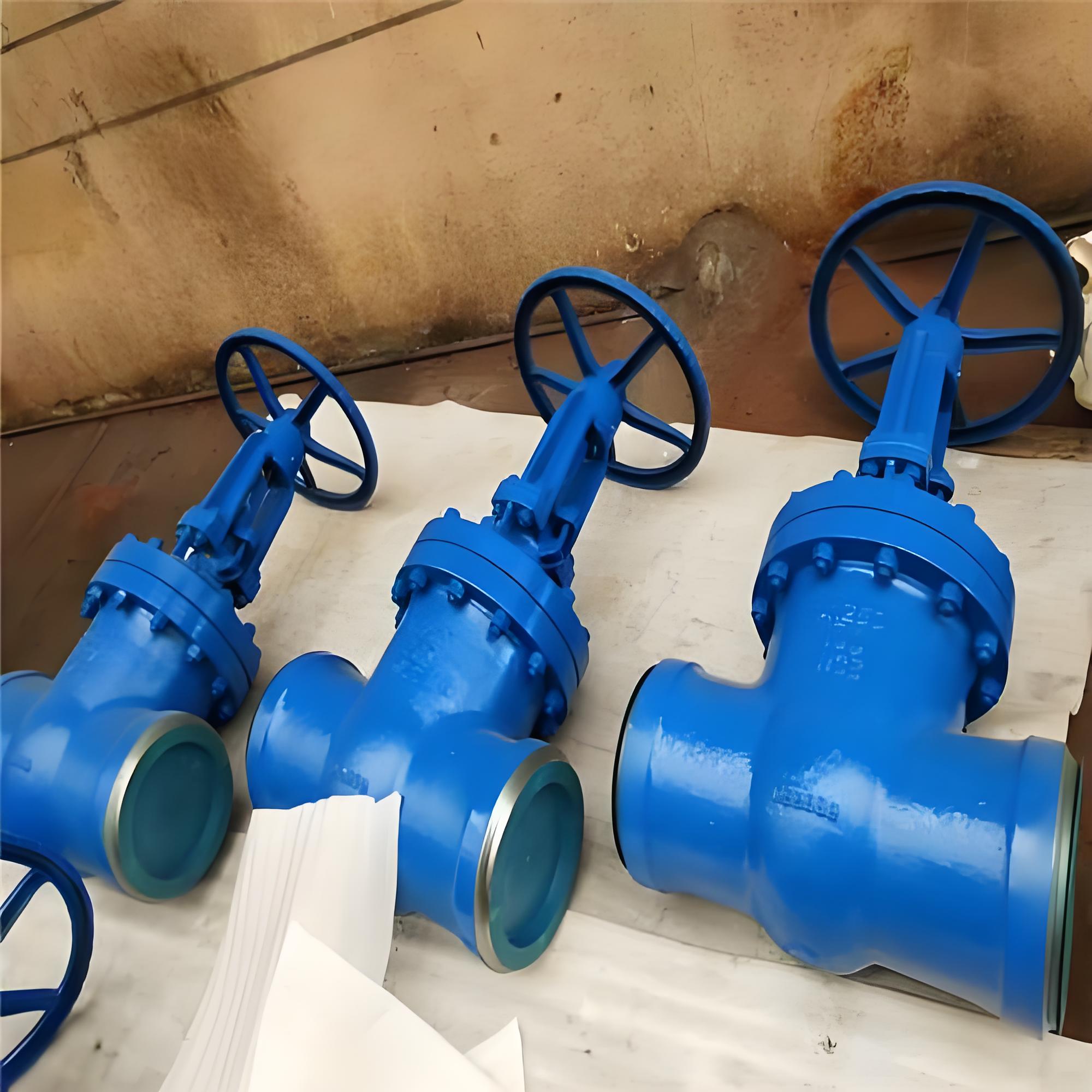

Z61Y-25 DN100閘閥是一種焊接式鍛鋼閘閥，適用于石油、化工、水力、火力電站等各種系統的管路上，用于切斷或接通管路介質。該閥門的具體參數和特性如下：
適用范圍和工作環境
- 適用介質：水、油品、蒸汽等。
- 工作溫度：≤600℃。
- 公稱壓力：1.6MPa~42.0MPa（或150LB-2500LB）。
結構特點和材料
- 結構形式：全徑或縮徑，明桿支架式，自定心壓板壓套式。
- 連接方式：焊接、法蘭、內螺紋、承插焊。
- 閥體材料：鍛鋼、鍛不銹鋼、A105、A182、F22、F304等。
- 密封面材料：不銹鋼和硬質合金，密封可靠，耐磨、耐高溫、耐腐蝕。
操作方式和應用場景
- 操作方式：手動、齒輪傳動、電動、氣動等。
- 應用場景：廣泛應用于石油、化工、水力、火力電站等各種系統的管路上，適用于切斷或接通管路介質。
Z61Y鍛鋼承插焊閘閥產品材料：
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
F22 |
F304（L） |
F316（L） |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304（L） |
A182F316（L） |
|
2 |
閥座 |
A276420 |
A276304 |
A276304（L） |
A276316（L） |
|
3 |
閘板 |
A182F430&410 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
4 |
閥桿 |
A182F6 |
A182F304 |
A182F304（L） |
A182F316（L） |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
||
|
6 |
閥蓋 |
A105 |
A276f304 |
A276F304（L） |
A276F316（L） |
|
7 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
8 |
銷釘 |
A276420 |
A276 304 |
||
|
9 |
填料壓套 |
A276410 |
A182F304（L） |
A182F316（L） |
|
|
10 |
活節螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
11 |
填料壓板 |
A105 |
A182F11 |
A182F304（L） |
A182F316（L） |
|
12 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
13 |
閥桿螺母 |
A276420 |
|||
|
14 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
銘牌 |
SS |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
墊片 |
A473431 |
|
||
|
18 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
―29℃～425℃ |
―29℃～550℃ |
―29℃～200℃ |
||
備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;
Z61Y鍛鋼承插焊閘閥連接尺寸：
|
NPS |
縮徑 |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
全徑 |
|
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
79 |
79 |
92 |
111 |
120 |
120 |
140 |
178 |
|
|
H（開） |
158 |
158 |
169 |
197 |
236 |
246 |
283 |
330 |
|
|
W |
100 |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
|
重量 |
螺栓式 |
2.0 |
2.1 |
2.3 |
4.3 |
5.9 |
6.9 |
11.1 |
15.2 |
|
焊接式 |
1.7 |
1.8 |
2.0 |
3.8 |
5.1 |
6.1 |
10.2 |
14.2 |
|
