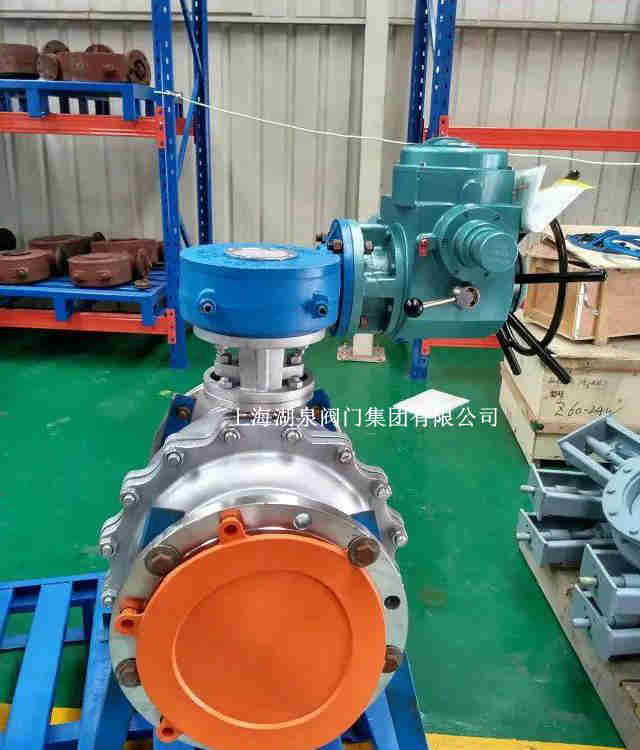

電動球閥Q947y-25c dn300主要外形和連接尺寸

[ 2022-08-04 ]

上海湖泉閥門集團有限公司電動球閥Q947y-25c dn300生產廠家，該產品適用于各種輕重工業及樓宇管道。Q947F/H/Y固定式電動球閥應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、管道輸送系統中;在化工產品、醫藥和食品生產種; 固定式電動球閥產品特點 Q947F/Q947Y/Q947H型固定式閥,Q647F/Q647Y/Q647H固定式氣動動球閥是新一代高性能球閥,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性，Q947F電動固定法蘭球閥采用固定式球閥與高精度電動執行器組裝而成,適用于長輸管線和一般工業管線,其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮,適用于各種腐蝕性和非腐蝕性介質。上海湖泉電動卸灰球閥、電動法蘭卸灰球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中,在化工產品等行業。

電動球閥Q947y-25c dn300產品優點
1、采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
2、采用全通徑或縮徑設計，流通阻力小。
3、采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
4、都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
5、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
6、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

電動球閥Q947y-25c dn300產品主要零部件材料

零件名稱	材料
閥體	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球體、閥桿	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕介質		尿素等腐蝕性

電動球閥Q947y-25c dn300產品主要性能規范

試驗壓力ps(MPa)			工作溫度(℃)	適用介質
殼體	密封(液)	密封(氣)
Q947F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯)	水、蒸汽、油品等
Q947F-16
					硝酸等腐蝕性介質
					強氧化性介質
Q947F-25
Q947F-64					醋酸等腐蝕性介質
Q947F-160
					尿素等腐蝕性介質

電動球閥Q947y-25c dn300產品主要外形和連接尺寸

Q941F-25C、Q941F-25P	L	D	D1	D2	b	z×?d
DN15	130	95	65	45	16	4×?14
DN 20	140	105	75	55	16	4×?14
DN 25	150	115	85	65	16	4×?14
DN 32	165	135	100	78	18	4×?18
DN 40	180	145	110	85	18	4×?18
DN 50	200	160	125	100	20	4×?18
DN 65	220	180	145	120	22	8×?18
DN 80	250	195	160	135	22	8×?18
DN 100	280	230	190	160	24	8×?23
DN 125	320	270	220	188	28	8×?25
DN 150	360	300	250	218	30	8×?25
DN 200	400	360	310	278	34	12×?25
