產品名稱：閥門電動裝置Z10-18W生產廠家[ 2022-09-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、閥門電動裝置Z10-18W生產廠家產品介紹

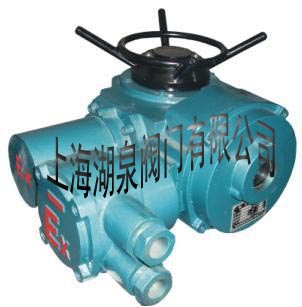

上海湖泉閥門集團有限公司閥門電動裝置Z10-18W生產廠家用于大口徑的閘閥、截止閥、隔膜閥等。它控制精度高，受到用戶青睞。閥門電裝產品有多回轉DZW和部分回轉DQW,按使用環境分為戶外型、防爆型、整體型、整體防爆型、調節型、調節防爆型。此閥門電動裝置,通稱為Z型.適用于啟閉件做直線運動的閥門,如閘閥、截止閥、隔膜閥、柱塞閥、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的的驅動裝置。該產品具有功能全控制系統、體積小、重量輕、使用維護方便等特點。他廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。

二、閥門電動裝置Z10-18W生產廠家產品特點
1、缺相保護：具有電源缺相保護功能。
2、控制模式：常規遠方控制信號采用4~20mA模擬量信號控制，提供4~20mA信號反饋（可提供特殊量控制）。遠方控制信號、反饋信號均與內部實現電氣隔離。
3、禁動延時保護：避免或減少了機械部分由于慣性承受的反作用力。此保護功能同時適用于現場控制方式和遠控控制方式。
4、全中文顯示：一體化多回轉電動執行器視窗采用高清晰LCD數字、全中文及標示符液晶顯示屏。
5、相序自動糾正：執行機構旋向可自由設定，也可自由校正電源相序。
6、瞬間過力矩保護：當開或關向力矩瞬間被頂開，閥門將停下不動作，即使力矩開關瞬間頂開后閉合，閥門仍不會動作，只有向反向動作一下，即可解除過力矩保護。
7、現場遠控切換：現場遠控可自由切換，使用戶調試、維護方便快捷。
8、電子互鎖保護：在一個指令正在執行且保持有效，再施加另一個反向控制指令時（即兩個指令同時存在并有效），此時電動執行器將停執行完個指令后再執行下一個指令。

三、閥門電動裝置Z10-18W生產廠家產品技術參數
電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
單相220V、110V（50Hz、60Hz）
環境溫度：-20~+60℃（特殊訂貨-40~+80℃）。
相對濕度：≤95%（25℃時）。
防護等級：IP55（特殊訂貨IP65、IP67）。
工作制：短時10分鐘（特殊訂貨30分鐘）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。

型號	公稱轉矩 (N.m)	最大控制轉矩 (N.m)	最小控制轉矩 (N.m)	輸出軸轉圈數 (圈)	允許通過閥桿直徑 (mm)	手動速比	輸出轉速 (r/min)	電機功率 (kZ)
DZZ5	50	75	≤25	150	28	1∶1	18	0.12
DZZ10A	100	150	≤50	160			24、36	0.25 0.37
DZZ15A	150	225	≤75
DZZ20A	200	300	≤100		40			0.55 0.75
DZZ20A(Ⅰ)					28
DZZ30A	300	450	≤150		40		24	0.75
DZZ30A(Ⅰ)					28
DZZ45A	450	675	≤225	110	48		24	1.1
							36	1.5
DZZ60A	600	900	≤300				24	1.5
							36	2.2
DZZ90	900	1350	≤450		60		24	2.2
DZZ90(Ⅰ)					48		36	3.0
DZZ120	1200	1800	≤600		60		24	3.0
DZZ120(Ⅰ)					48
DZZ180	1800	2160	≤900	140	70	25∶1	24	4.0
							36	5.5
DZZ250	2500	3000	≤1250				24	5.5
DZZ350	3500	4200	≤1750		75	13∶1	18	7.5
DZZ500	5000	6000	≤2500					10
DZZ800	8000	9600	≤4000	120	80	90∶1	12	13
DZZ1000	10000	12000	≤5000		100			15
