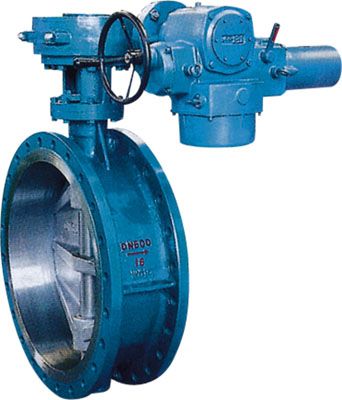

產品名稱：湖泉SD941X-16C電動伸縮蝶閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
本公司所生產的“上SQ泉”牌SD941X-16C電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。
產品特點：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
3、密封部位可調節更換、密封性能可靠等特點。
產品注意事項：
1、電動伸縮蝶閥在安裝前必須平放，切勿隨意磕碰；
2、電動伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安 裝長度 (即設計長度)；
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉行伸縮閥，以免損壞伸縮閥；
4、電動伸縮蝶閥蝶閥可 在任意位置安裝，做溫度補償用 時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出(見圖1)，支架的支承力按下列公式計算，運行時嚴禁將支架卸掉；
5、電動伸縮蝶閥不做溫度補償同時,只做安裝更換、維修閥門方便用時,可用通螺栓限位，對稱夾緊伸縮法 蘭蝶閥以防止伸縮管拉出(見圖2)，損壞伸縮蝶閥及管道裝置或建筑物。螺栓直徑可按照法蘭螺栓直徑，其螺栓強度和承受試驗壓力及管道拉力,按上式公式進行 計算，運行時 限位螺栓嚴禁卸掉(螺栓另配)；
6、管道施工現場嚴禁隨意拆卸解體電動伸縮蝶閥蝶閥；
7、本電動伸縮蝶閥,加工精細,配合嚴密,請 勿在現場隨意反復拉長壓短伸縮蝶閥。管道安裝時,要求伸縮閥兩端管道必須同心,管道上的兩法蘭面要求平行；
8、法蘭固定螺栓應對稱緊固,請勿單邊強行 緊固法蘭固定螺栓；
9、伸縮管安裝在閥門后；
10、伸縮閥伸縮部分不得安裝在管道拐角處或管道末端。
產品執行標準：
SD941X-16C電動伸縮蝶閥主要執行標準 設計標準 GB/T12238-1989；JB/T8527-1997 法蘭連接尺寸 GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000 結構長度 GB/T12221-1989 壓力試驗 GB/T13927-1992；JB/T9092-1999 產品性能參數：
SD941X-16C電動伸縮蝶閥主要性能參數 公稱通徑 DN（mm） 50～2000 公稱壓力 PN（MPa） 0.6 1.0 1.6 試驗壓力 強度試驗 0.9 1.5 2.4 密封試驗 0.66 1.1 1.76 氣密封試驗 0.6 0.6 0.6 適用溫度 ≤80℃ 適用介質 空氣、水、蒸氣、煤氣、油品等。 驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 產品零件材料：
SD941X-16C電動伸縮蝶閥主要零件材料 零件名稱 材料名稱 閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 聚四氟乙烯、柔性石墨 產品訂貨須知：
一、①電動伸縮蝶閥產品名稱與型號②電動伸縮蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動伸縮蝶閥型號，請按電動伸縮蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.okeat.com.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
產品外形及連接尺寸：
注：SD941X-16C電動伸縮蝶閥主要外形及結構尺寸 公稱
通徑外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值) H H1 設計
最大
長度設計
最小
長度設計
長度A A1 0.6MPa 1.0MPa 1.6MPa D D1 n-d D D1 n-d D D1 n-d 50 80 360 186 156 171 157 255 140 110 4-14 165 125 4-18 165 125 4-18 65 95 355 190 160 175 157 255 160 130 4-14 185 145 4-18 185 145 4-18 80 98 376 198 166 182 157 255 190 150 4-18 200 160 8-18 200 160 8-18 100 114 390 228 188 208 208 255 210 170 4-18 220 180 8-18 220 180 8-18 125 128 420 240 201 220 208 255 240 200 8-18 250 210 8-18 250 210 8-18 150 139 510 240 206 226 208 315 265 225 8-18 285 240 8-22 285 240 8-22 200 174 550 265 219 242 208 315 320 280 8-18 340 295 8-22 340 295 12-22 250 215 610 295 240 267 256 315 375 335 12-18 395 350 12-22 405 355 12-26 300 245 650 308 254 282 256 315 440 395 12-22 445 400 12-22 460 410 12-26 350 270 680 327 272 300 256 315 490 445 12-22 505 460 16-22 520 470 16-26 400 305 740 368 308 338 256 315 540 495 16-22 565 515 16-26 580 525 16-30 450 325 760 370 310 340 256 714 595 550 16-22 615 565 20-26 640 585 20-30 500 360 800 392 332 362 380 714 645 600 20-22 670 620 20-26 715 650 20-33 600 445 900 441 375 408 380 810 755 705 20-26 780 725 20-30 840 770 20-36 700 505 1000 460 400 445 / 810 860 810 24-26 895 840 24-30 910 840 24-36 800 560 1020 499 445 475 / 810 975 920 24-30 1015 950 24-33 1025 950 24-39 900 630 1080 520 460 490 / 863 1075 1020 24-30 1115 1050 28-33 1125 1050 28-39 1000 680 1180 600 530 565 / 863 1175 1120 28-30 1230 1160 28-36 1255 1170 28-42
1.以上蝶閥的密封試驗壓力DN50~DN800為1.0MPa；DN900~DN1000為0.6MPa；DN1200~DN2000為0.25MPa。
2.如工作壓力超過1.0MPa建議選用三偏心蝶閥。
3.以上蝶閥的連接尺寸均按1.0MPa標準制造；如特殊需要，訂貨時應注明。
